随着开源硬件与物联网技术的普及，个人爱好者也能通过DIY项目实现有趣的智能设备。本文将引导您从入门级的智能闹钟开始，逐步探索更复杂的智能交通产品原型，展示其核心的软硬件实现思路。
一、 入门基石：智能闹钟的简单实现
智能闹钟是理解嵌入式系统与物联网基础的绝佳起点。其核心功能是准时响铃，但我们可以为其添加“智能”元素。
1. 硬件选型与搭建
核心控制器：推荐使用ESP8266或ESP32开发板。它们价格低廉，集成了Wi-Fi功能，为后续联网扩展（如获取天气、网络时间）打下基础。
显示模块：可使用0.96寸OLED显示屏，通过I2C接口连接，用于显示时间、日期及自定义信息。
输入与交互：添加几个轻触按键用于设置时间、调整闹钟。也可以考虑加入旋转编码器，操作更直观。
输出与提醒：一个蜂鸣器或无源喇叭用于播放闹铃。可以升级为MP3模块，播放自定义音频。
* 电源：通过USB供电或电池供电以增加便携性。
2. 软件逻辑与功能
核心固件开发：使用Arduino IDE或PlatformIO进行编程。
时间基准：初期可使用内部RTC（实时时钟）或简单的millis()函数计时。为实现精准，务必加入NTP（网络时间协议）客户端，从互联网同步标准时间。

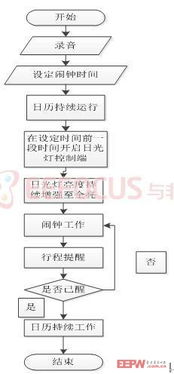

闹钟管理：在代码中维护一个闹钟时间列表。主循环不断检查当前时间是否与任一闹钟时间匹配，触发响铃。
智能扩展：
* 联网获取天气，在闹钟响起时显示当日天气简报。
- 增加光线传感器，实现根据环境光强度调整屏幕亮度或触发“唤醒灯”功能。
- 通过IFTTT或Webhook，让闹钟响起时自动打开智能插座（开始烧水）。
通过这个项目，您将掌握微控制器编程、外设驱动（I2C、GPIO）、简单状态机逻辑以及基础的网络请求。
二、 进阶挑战：智能交通产品原型设计
在掌握了基础技能后，我们可以将目光投向更复杂、更具社会意义的智能交通领域。这里我们探讨一个概念性的“智能交叉路口监测提醒系统”原型。
1. 硬件系统构成
这个系统模拟一个简化版的V2X（车与万物互联）场景，包含两个节点：
- 路边单元（RSU）节点：
- 控制器：性能更强的ESP32或树莓派Pico W。
- 感知模块：使用超声波传感器组或低成本毫米波雷达模块（如LD2410），检测特定区域（如人行横道）是否有行人或车辆即将通过。
- 通信模块：利用ESP32的Wi-Fi或蓝牙，作为接入点或服务器。
- 警示模块：高亮LED灯条或小型LED屏，用于向路人或车辆显示警示信息。
- 车载单元（OBU）节点：
- 控制器：ESP32开发板。
- 通信模块：与RSU通信，接收预警信息。
- 显示/提醒模块：一个车载的OLED屏幕或蜂鸣器，用于向“驾驶员”提供预警。
2. 软件与通信逻辑
* 感知与决策（RSU端）：
1. 传感器持续采集数据（如距离）。
- 通过算法（如设定距离阈值）判断是否有目标进入预警区域。
- 一旦检测到风险（如行人正在过马路而远处有车驶来），立即触发本地警示（点亮LED屏），同时将预警信息（如“行人经过，注意减速”）通过Wi-Fi UDP广播或TCP协议发送出去。
- 接收与告警（OBU端）：
- 持续监听网络端口，接收来自RSU的消息。
- 解析消息内容，根据预警级别在车载显示屏上显示醒目文字或图标，并发出声音提示。
- 云端延伸（可选）：可以将RSU的数据通过ESP32上传到云平台（如阿里云、ThingsBoard），实现远程监控和数据可视化，分析路口流量与风险事件。
三、 从DIY到原型的核心思维
- 模块化设计：无论是闹钟还是交通系统，都将功能分解为独立的模块（显示、传感、通信、控制），分别调试后再集成。
- 通信是关键：智能设备的核心在于“互联”。从闹钟的HTTP客户端请求，到交通系统的设备间无线通信，理解并实践MQTT、UDP/TCP Socket等协议至关重要。
- 数据处理与算法：从简单的阈值判断到未来可能引入的机器学习模型（如使用TensorFlow Lite Micro进行图像识别），让设备真正“智能”起来。
- 用户体验：始终考虑交互的直观性与反馈的明确性，无论是闹钟的按钮还是车载的警示信息。
###
从DIY一个满足个人需求的智能闹钟，到尝试构建一个旨在提升公共安全的智能交通微缩原型，这个过程不仅是技术栈的深化，更是工程思维与解决问题能力的锻炼。这些项目像一块块拼图，帮助你构建起对现代物联网系统从感知、决策、控制到互联的完整认知。拿起开发板，从点亮第一颗LED开始，你的智能硬件创造之旅就此启程。
